从简单的算法初探过程汇编

不忽视汇编

　　较于我们日常接触的高级语言，诸如c语言，c++，java等等，汇编语言是更接近机器的语言，它的常用操作简单到把一个数值（立即数，寄存器数或者存储器数据）加载到寄存器，正是这样，所以让汇编完成一个程序任务，过程会比较晦涩；高级语言隐藏了很多的机器细节（比如过程（函数）栈帧的初始化，以及过程结束时栈帧的恢复），代码清晰易懂。

　　真佩服六七十年代那些大牛们，都是怎么过来的...膜拜膜拜。写一个100以内整数的和，即使有充分的汇编文档，这也足够折腾我一阵子，太恶心了。但是了解汇编的行为方式和其中的一些重要细节，有助于理解计算机软件和硬件的工作方式。我就一个简单的算法来认识一下汇编。

过程汇编前奏

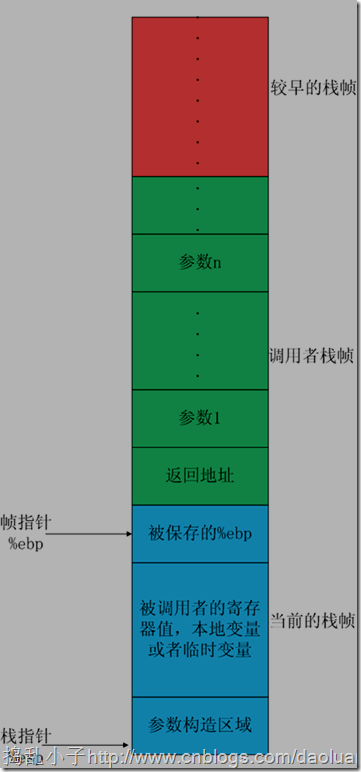

　　过程可以理解为c中的函数，当调用者（caller）调用被调用者（be caller）的时候，系统会为被调用者在栈内分配空间，这个空间就称为栈帧。栈的结构大概如下：

　　程序栈是向低地址生长的栈，与数据结构当中的栈结构类似，有后进先出的性质，寄存器%esp（stack pointer）保存栈顶指针的地址，寄存器%ebp（** pointer）保存帧指针的地址。 程序执行的时候，栈指针可以移动，以便增大或者缩小程序栈的空间，而帧指针是固定的，因为大多数程序栈中存储的数据都是相对于帧指针的（帧指针+偏移量）。

当调用者调用另一个过程的时候：

• 首先，如果这个被调用过程如果有参数的话，调用的栈帧中会构造这些参数，并存入到调用者的栈帧中（所以上面的图参数n...参数1，就是这个原因了）；

• 将返回地址入栈。返回地址是当被调用过程执行完毕之后，调用者应该继续执行的指令地址；它属于调用者栈帧的部分，形成了调用者栈帧的末尾

• 到这一步就进入了被调用者的栈帧了，所谓当前栈帧。保存调用者的帧指针，以便在之后找回调用者的程序栈；

• 最后进入程序执行，一般过程会sub 0xNh %esp来分配当前程序栈的大小，用来存取临时变量啊，暂存寄存器的值啊等等。

• 如果被调用者又要调用另一个过程，回到第一步即可；

• 当过程结束之时，会将栈指针，帧指针恢复，经常会在反汇编中看到如下： 同时，返回地址会被恢复到PC。

• 这时回到了打调用者应该继续执行的地方。

　　上面的文字可以更概括，反汇编一个过程（函数）会有建立（初始化），主体（执行），结束（返回）。之前很容易把栈和堆搞混（不是数据结构里面），找到一个好文章与大家分享：栈和堆的区别。据说被转了无数次了，说明写的不错。 过程调用和返回在汇编语言中分别用call和ret（return）来实现。call和ret的做法不是很透明，

• call将返回地址入栈，并将PC跳转到被调用过程的起始地址；

• ret与call相反，从栈中弹出返回地址，并跳转PC。

具体看图：

关于汇编代码格式

　　汇编代码最为常见的是ATT和intel汇编代码格式，ATT应该较为古老，但却是GCC，OBJDUMP的默认格式。需要注意的是在带有多个操作数的指令的情况下，列出操作数顺序两者是相反的，所以在思路上很容易混淆。例如实现%esp→%eax，有如下区别。

#intel
mov eax,esp
#ATT
movl %esp,%eax

因为受到书本的影响，所以我习惯在寄存器前加上“%”，并且我更偏好ATT格式的汇编代码。

反汇编具体分析

（下面的程序栈图，我把参数入栈我在标明“参数i=？”，这可能会有点疑惑，如果“参数x=？”这样会更好，:)）

　　有一个简单程序，先不管它实现了什么功能，看下去，绝对会有收获的。给出的c代码是：

View Code

在vs2008下debug查看汇编代码有如下反汇编代码，因为晦涩，所以摘抄了如下：

View Code

上面的代码，在第一句就间接道明了fun的地址。可以看到在call  fun之前会有一段准备：

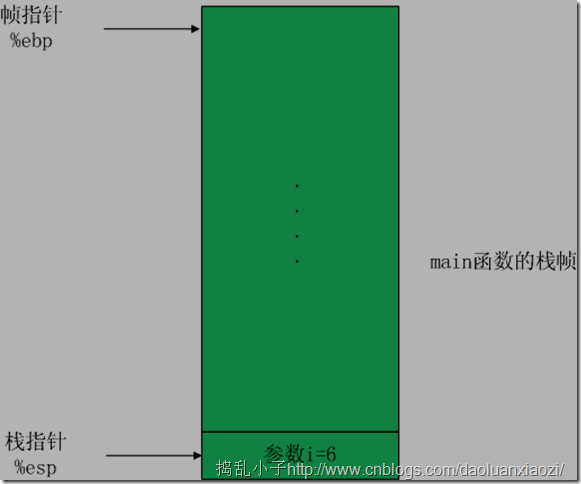

00411445h的指令就将fun的参数（此时i=6，还记得上面的图吗，参数n-参数1）和返回地址入栈，然后PC跳至004110E6h，此时main的栈帧如下：

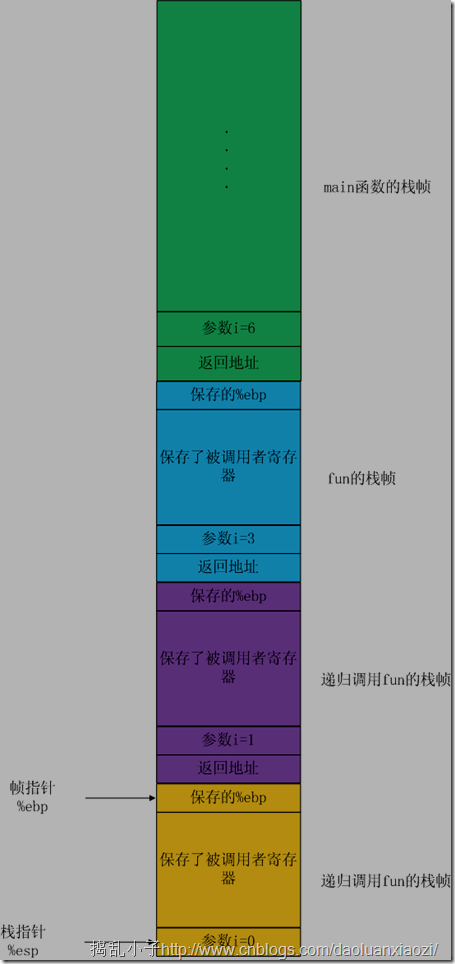

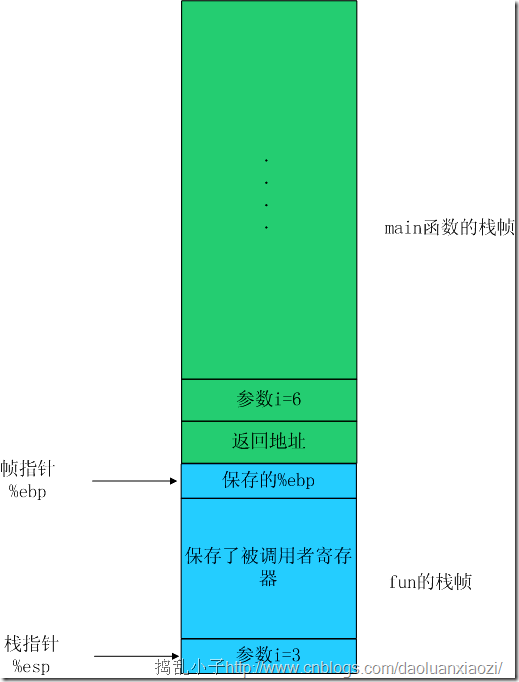

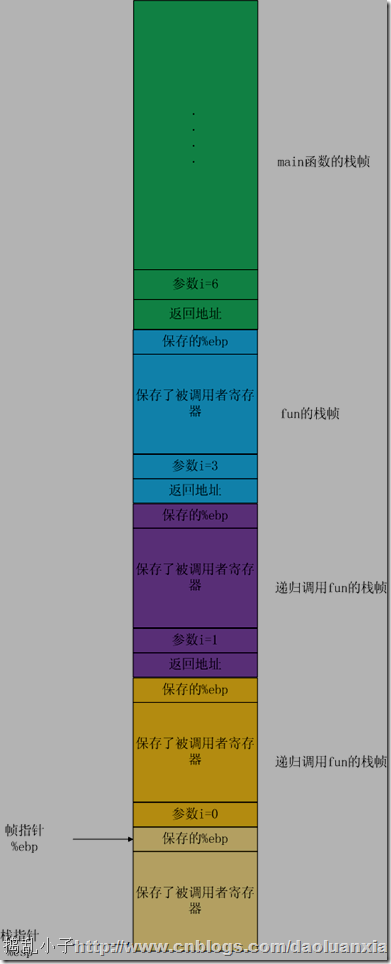

所以，一直递归下去的话：

直到x==0，此时会进入if的分支执行步骤。

View Code

在汇编中，会用到异或xor逻辑运算来对一个寄存器清零（004113C4h地址的指令），由于x==0，PC跳至004113E8h，执行返回。

View Code

在这里把被保存的寄存器值都弹出来，恢复栈归位，留意其中针对%esp和%ebp的操作；执行ret操作，返回，

程序继续执行：

View Code

rv = 0;

　　可以看到，处理器释放了栈上的内存（%esp+4，还记得吗，栈是向低地址增长的），因为在call之前，也就是00411448h地址处，调用者也就是main函数将%eax参数入栈，接着fun退出之后，参数的内存也就理所当然的要释放掉。联想一下，如果参数有很多个，那么call之前就会有多个push，对应的，call之后就会有“add %esp n”的操作将其释放。接着将%eax（在寄存器是用习惯当中，%eax经常被用作返回值寄存器）的值给了rv，如此一来rv就顺理成章地得到了fun的返回值。接下来：

View Code

%eax←(x&0x01)+rv = 0x01&0x01 + 0 = 1;（提示：从这里开始体会fun的功能）

　　简单的将x&0x01+rv后送入%eax（记得吗，%eax经常被用作返回值寄存器），此时可能会有疑问，x是从哪里来的，答案是x存在调用者的栈帧内，而非被调用者的栈帧，因为x是函数的一个参数，dword ptr [x]应该就是对读取了调用者栈帧中的x参数。该是恢复栈的时候了：

View Code

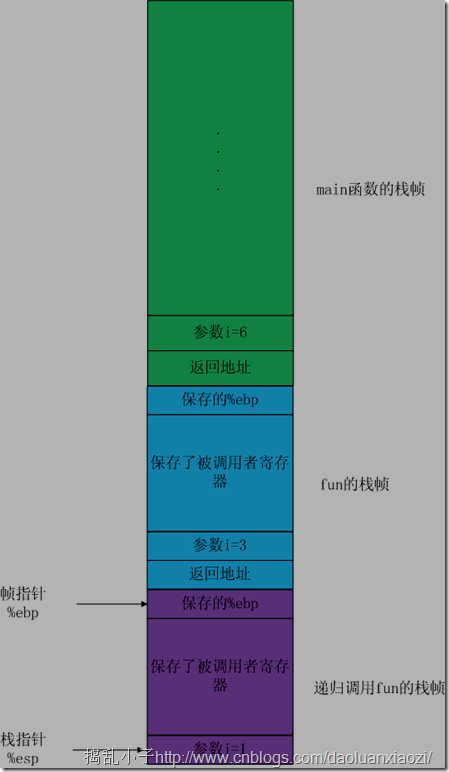

恢复栈帧，执行ret，如图：

fun又成功返回了，程序继续：

View Code

rv = %eax = 1;

又回到了刚才走过的地方，但是数据有异。接下来程序执行return退出：

View Code

%eax←(x&0x01)+rv = 0x3&0x01 + 1 = 2;又该是ret的时候了，恢复栈：

View Code

栈帧结构如图：

还差一次，返回之后程序继续执行：

View Code

rv = %eax = 2;

接下来程序return退出（不累赘了）：

View Code

至此，程序完全退出了fun的递归过程，回到了主函数main，main也有自己的栈帧，因为main也是一个函数。下图：

View Code

0x0041144E处，add %esp,4，目的是释放一开始入栈的fun的参数，而主函数返回0（return 0），也是用到了异或逻辑运算xor来讲%eax清零。

到这里，相信有点明白了，在递归调用过程中，程序栈是如何变化的，并且上面的函数计算参数i中位的和。

收获

　　发现这样一个小小的递归程序，分析起它反汇编如有一种返璞归真的感觉，对理解“递归调用”会更为清晰的思路。纵观上面的分析，递归调用虽然是算法中解决问题常用的方法，但是它对付起庞大递归次数的程序来说（上面因为分析所以选取的递归次数较少），非常消耗内存。 所以在写程序的时候，在时间和空间的消耗抉择上，需要谨慎。通过学习汇编和反汇编代码的分析，将更了解机器的行为，从而写出更为高效的代码。
